SMD Mode Common Chokes

SMD en mode comú sufocatSovint s’utilitzen per filtrar els senyals d’interferència electromagnètica de mode comú en les fonts d’alimentació de commutació d’ordinadors. En el disseny del tauler, l’inductor de mode comú també té el paper del filtratge EMI, que s’utilitza per suprimir l’ona electromagnètica generada per línies de senyal d’alta velocitat.

En general, presteu atenció a seleccionar la banda de freqüència que cal filtrar alhora, com més gran sigui la impedància del mode comú, millor. Per tant, quan seleccioneu l’inductor de mode comú, cal mirar les dades del dispositiu, principalment segons la corba de freqüència d’impedància. A més, s’ha de prestar atenció a l’impacte de la impedància del mode diferencial del senyal durant la selecció, centrant-se principalment en la impedància del mode diferencial, especialment el port d’alta velocitat

Avantatges del muntatge superficial:

· Característiques d’impedància excel·lents

· Perfil baix molt eficaç en aplicacions conscients de l’espai

· Els filtres de baixa resistència han estat dissenyats per a un aïllament elèctric excel·lent

· Nucli toroidal d'alta qualitat

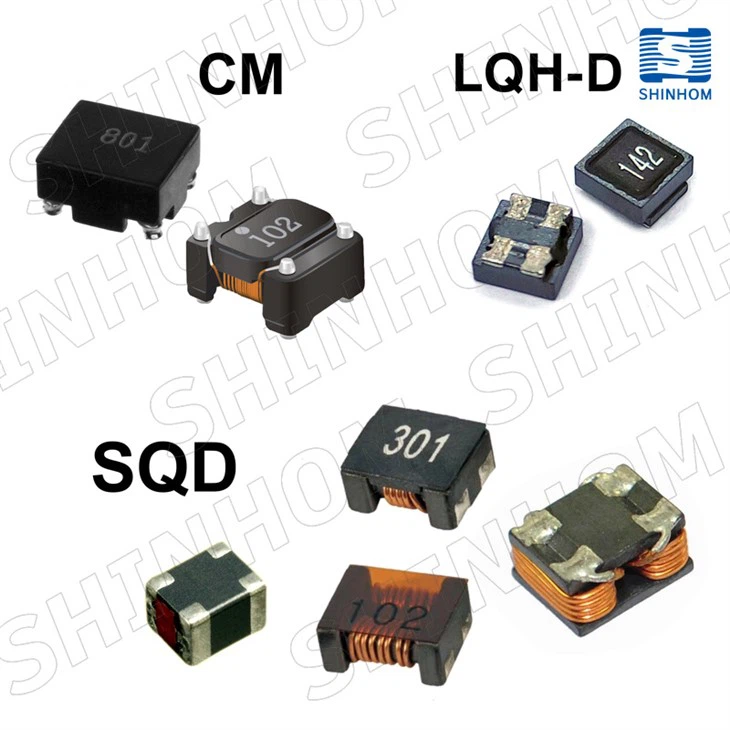

1. Família CM  ✉

Filtre de línia SMD CommonMode

Característiques:

· Construcció de bobines de nucli de ferrita

· Alta freqüència i corrent gran

· Excel·lent força mecànica

· Excel·lent solderabilitat

· Excel·lent rendiment de freqüència

· Perfil baix i baix cost

· Temperatura de funcionament: -40 grau a +105 grau

· Temperatura d'emmagatzematge: -40 grau a +105 grau

Aplicacions:

· Càmeres de vídeo

· Sistema de comunicació

· Sistemes d'automoció

· Televisions de cristall líquid

· Unitats de disc dur

· Sistemes de xarxa

· Equips perifèrics informàtics

Sèrie en aquesta família

 2. SF Family ✉

Filtre de línia EMI

Característiques:

· Alta impedància de mode comú a alta freqüència

· AEC-Q200 complint, grau 1

· Fabricat en línies de producció TS/IATF 16949

· Característiques d’impedància excel·lents

· Perfil baix molt eficaç en aplicacions conscients de l’espai

· Els filtres de baixa resistència han estat dissenyats per a un excel·lent aïllament elèctric · Nucli toroidal d'alta qualitat

· Construcció lliure de plom

· Compatible amb ROHS

Aplicacions:

Efecte Excel·lent rendiment de supressió del soroll.

· Dispositius multimèdia

· Aplicacions d'automòbils com ADAS, I Nfotainment, Sensing, TCU

· Automotive Ethernet

· Supressió del soroll del mode comú de les línies de senyal en equips digitals d’alta velocitat i alta densitat com ordinadors personals i perifèrics.

Sèrie en aquesta família

 3. SQD Family ✉

Superfície Mode Common Mode sufocs

Característiques:

· Construcció de bobines de nucli de ferrita

· Alta freqüència i corrent gran

· Excel·lent força mecànica

· Excel·lent solderabilitat

· Excel·lent rendiment de freqüència

· Perfil baix i baix cost

· Un filtre de mode comú de tipus xip per a aplicacions de corrent grans.

La impedància del mode comú supera de 300 a 1000Ω a 100MHz.

El soroll és molt suprimit.

· Temperatura de funcionament: -40 grau a +125 grau

· Temperatura d'emmagatzematge: -40 grau a +125 grau

Aplicacions:

S'utilitza per a la supressió del soroll de la línia elèctrica per a qualsevol dispositiu electrònic.

S'utilitza per contrarestar el soroll de la línia de bateria per a dispositius elec-trònics relativament grans, com ara ordinadors de quaderns,

Proces-sors de paraula autònom, etc.

Sèrie en aquesta família

4. SQS Family ✉

SMD de gran corrent pla de filferro pla commonal commutat

Característiques:

· Mida compacta, DCR baixa, fuga baixa a causa del nucli quadrat.

· Material d’alta permeabilitat, alta impedància a baixa freqüència.

· Alta atenuació al soroll, a causa de la baixa capacitança perduda.

· Flammabilitat provat a UL 94 V -0.

· Consistència de baix cost, amb producció automatitzada.

· ROHS, ACONSEGUIR -SE, DISPONIBLE HALOGEN DISPONIBLE.

· Tensió elevada entre bobnats: 2400Vac /60 segons.

· ALTA Resistència d’aïllament 100mΩ min@ 500VDC entre els bobinatges.

· Temperatura de funcionament: -40 grau ~ +125 grau (inclosa la temperatura de la bobina).

· Temperatura d'emmagatzematge: - 40 grau ~ +85 grau.

Aplicacions:

· Solucions per utilitzar -les en una àmplia gamma de circuits d’alimentació.

· Dispositius d’alimentació d’alimentació de mode de commutació d’alta desatesa.

· Ideal per utilitzar -lo en electroinics de consum i industrial

Aplicacions: TV LCD, carregadors de bateries, adaptador d'alimentació,

Aparells domèstics.

· Estalvi d'espai per a ofegats de mode comú existents.

Sèrie en aquesta família

 5. Família STC ✉

Els ofegats de mode comú

L’inductor de mode comú toroidal és un inductor especial,

que s’utilitza àmpliament en els circuits de potència de la comunicació sense fils

i equips electrònics. Els inductors de mode comú toroidal són

afavorits per molts enginyers per la seva petita mida i baix cost

i un valor d’inductància elevat.

A causa de la seva estructura única, inductors de mode comú toroidal

pot superar els problemes existents en els inductors tradicionals, com ara

gran volum, massa pesada, gran pèrdua d’energia, vida curta, etc. A més,

També té una bona compatibilitat electromagnètica, es pot utilitzar en diferents

Ambients, no susceptibles al soroll electromagnètic extern.

A més, els inductors de mode comú toroidal tenen una bona estabilitat tèrmica

i pot funcionar en entorns d'alta temperatura sense canviar -ne

Valor de la inductància a causa dels canvis de temperatura. A més, el seu aïllament

El rendiment també és millor, pot evitar eficaçment la pèrdua de curtcircuit i la calor.

Els avantatges dels inductors de mode comú toroidal no només es reflecteixen

en la seva estructura física, però també en les seves propietats elèctriques.

Sèrie en aquesta família

6. STR Family ✉

Filtre de línia SMD

Característiques:

· Habitatge SMD

· Disseny d'alta freqüència

· Excel·lent força mecànica

· Excel·lent solderabilitat

· Alta fiabilitat

· Perfil baix

· Fills de fils Construcció de la construcció de mode comú amb el millor

Efecte de supressió EMI Alta impedància, però de corrent molt elevat i DCR baix.

Aplicacions:

· VCRS

· Càmeres de vídeo

· Sistema de comunicació

· Sistemes d'automoció

· Televisions de cristall líquid

· Unitats de disc dur

· Supressió de les interferències en mode comú

· Compactes llastos electrònics en làmpades

· Subministraments d'alimentació en mode commutador compactes

· Sistemes de xarxa

· Equips perifèrics informàtics

· Mesura preventiva contra les emissions de radiació de soroll del mode comú de la línia elèctrica o bé.

· El millor per a un circuit d’alt corrent com ara cotxe, càrrega sense fils i disseny de dispositius d’alimentació.

Sèrie en aquesta família

7. STRF Family ✉

SMT Common Mode Chokes

Característiques:
· Nucli toroide
· Construcció SMD
· Excel·lent força mecànica
· Excel·lent solderabilitat
· Alta fiabilitat
· Perfil baix
· Els models de mode comú per a les línies elèctriques de CA
· Alta impedància per minimitzar el soroll del mode comú
· Excel·lent rendiment EMI
· Funcionament de temperatura de funcionament: -40 grau a + 125 grau (inclòs l'augment de la temperatura d'auto)
· Range de temperatura d'emmagatzematge: -40 grau a +125 grau

Aplicacions:
· Convertidor DC/DC, AC/DC
· Filtre i supressió del soroll
· Sistema de comunicació
· Sistemes d'automoció
· Televisions de cristall líquid
· Sistemes de xarxa
· Equips perifèrics informàtics

Sèrie en aquesta família

8. Família Sts ✉

SMD Mode Common Chokes

Característiques:

· La inductància oscil·la entre 4.5UH a 205UH

· Range actual fins a 7. 0 amplificadors

· Alta freqüència de ressonància

· Meet Ul94V -0 estàndard de inflamabilitat

· Material del nucli de ferrita

. Temperatura de funcionament: -40 grau a +125 grau

Temperatura d'emmagatzematge: -40 grau a +105 grau

Aplicacions:

· Filtres EMI

· Subministraments d'alimentació de maó DC-DC

· Subministraments de sortida discrets

· Subministraments elèctrics discrets i puntuals

Sèrie en aquesta família

9. Família SDRH-D✉

Inductors de doble bobinatge, blindatge

Característica:

Acoblament ajustat de 2 enrotllaments

Articulació soldada làser

Excel·lent mecànic i tèrmic

robustesa

Ús flexible

Transformador 1: 1

Dos inductors únics en sèrie o paral·lels

Aplicacions:

Com a transformador: sèpic, flyback

Com a inductor: buck, impuls, inductor acoblat

Convertidors DC-DC

Inductor VRM per a fonts d'alimentació de CPU i DDR

Els filtres d’entrada i sortida de la sortida es produeixen

Àmpliament utilitzat en convertidor de buck, ordinador portàtil, expositor,

Equips de comunicació de xarxa, etc.

Sèrie en aquesta família

10. Família SBA ✉

Filtre de mode comú de diverses capes SMD

Característiques:

· Efectiu per suprimir el soroll del mode comú

i gairebé cap efecte per a la línia de dades diferencial d’alta velocitat

· Perfil ultra baix

· Component SMD de tipus multicapa ceràmica

· Producte no polaritzat

· És un producte que es conforma amb la directiva ROHS

· Range de temperatura de funcionament -40 grau a +85 grau

Aplicacions:

· LVDS Línies en ordinadors de quaderns

· USB2. 0, IEEE1394, DVI, HDMI Línies en PDP, LCD TV,

Reproductor de DVD, PC, reproductor d'àudio, DSC

· MDDI, MIPI al telèfon mòbil

Sèrie en aquesta família

11. Família SDF ✉

Filtres EMI de la línia de dades SMT

El filtratge de la línia de dades és una solució per minimitzar l’impacte de les fonts de soroll a les línies de dades a mesura que exploten les taxes de dades amb les noves tecnologies digitals, les línies de dades continuen afectades per l’EMI i el soroll. La freqüència del soroll d’aquestes línies de dades augmenta amb la velocitat de commutació i les taxes de dades.

La línia de dades Mode Common Els ofenses proporcionen un filtratge EMI de propòsit general des de taxes de dades de velocitat inferior a velocitats ultra-altes com USB3.X, HDMI2. 0 i IEEE 1394. Elimineu el soroll de CM en els sistemes de bus de CAN, CAN FD i Flexray Automotive.

Característica:

Atenuació del soroll de mode comú excepcional de 15 MHz a 300 MHz;

Passa dades de la línia de senyal per sota de 300 MHz amb una atenuació mínima

DC Corrent de 500 o 100 mA.

Excel·lent aïllament elèctric - 300 VRM durant 1 minut

Ferrite de material bàsic

Temperatura ambient –40 graus a +85 grau

Component de temperatura d’emmagatzematge: –40 graus a +85 grau.

Embalatge de cinta i rodet: –40 graus a +80 grau

Resistència a la soldadura de calor màxim tres 40 segons a +260 grau,

Parts refredades a temperatura ambient entre cicles

Nivell de sensibilitat a la humitat (MSL) 1 (vida il·limitada del sòl a<30°C / 85% relative humidity)

Embalatge 1 0 00/13 ″ Tapet de plàstic de rodet: 16 mm d'ample, 0,46 mm de gruix, espacia de butxaca de 12 mm, 4,5 mm de profunditat de butxaca

Sèrie en aquesta família

12. Família AEP ✉

Muntatge de superfície 2 Línia SHOODA DE Mode comú

Plataformes EP18 i EP22 Mont de la superfície

19.5x19.8x19.2mm i 23.5x24.3x22.7mm seleccionable

Aplicació actual de corrent

Aïllament de 1000VRMS (380VRMS continua)

Range de temperatura de funcionament -40 grau a +125 grau

Sèrie en aquesta família

13. LQH-D Família ✉

Sèrie en aquesta família
